Costruzione Plafoniera fai da te

15/03/2014 1

11731

Costruzione plafoniera fai da te a led da una vecchia t5.

Materiale usato:

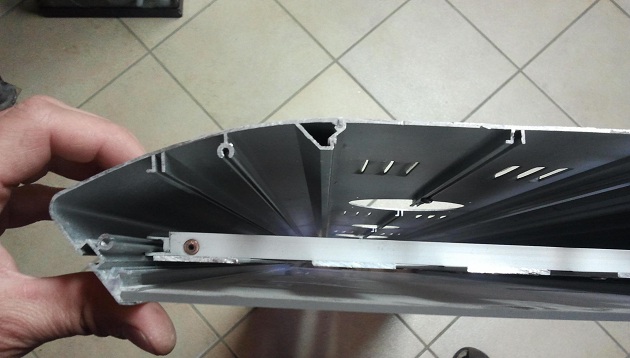

– scocca plafoniera HEL-1200
– strisce di alluminio larghe cm. 3,
– strisce ad L in alluminio ( le avevo già in casa )
– rivetti

Ho iniziato il progetto calcolando i led ed acquistandoli su www.satisled.com ordinandone 83 led suddivisi come segue:

n° 2 – 3W High Power Red LED 660nm-670nm
n° 2 – 3W led verdi
n° 26 bianchi 3W High Power LED 160-200LM
n° 28 3W High Power LED 160-200LM
n° 15 3W High Power Royal Blue LED for Reef lighting 445-450-455-460nm
n° 10 3W High Power Royal Blue LED for Reef lighting 445-450-455-460nm

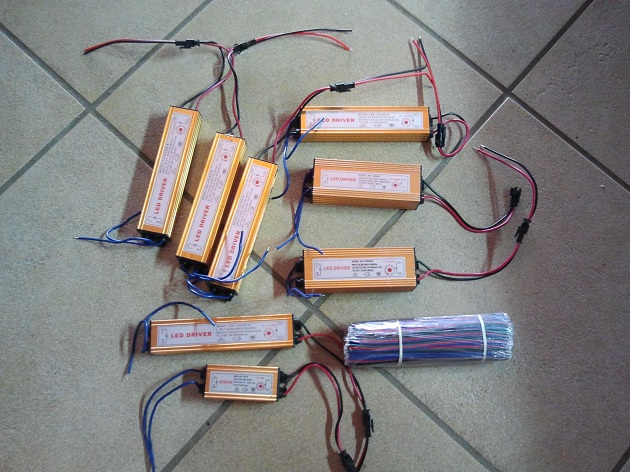

Driver:
n° 1 Waterproof Driver for 3-5 pieces 3W High Power LED 3-5*3W
n° 2 Waterproof Driver for 12-18 pieces 3W High Power LED 12-18*3W
n° 4 Waterproof Driver for 9-12 pieces 3W High Power LED 9-12*3W

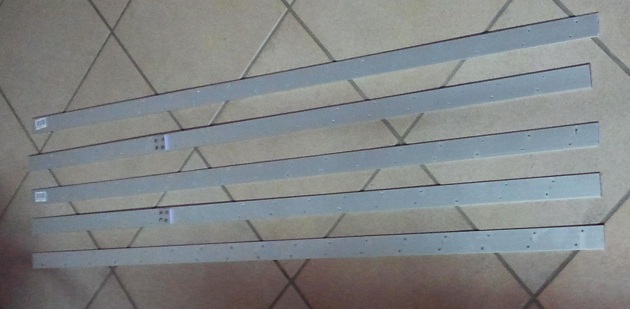

Una volta arrivato il materiale ho fatto le misure ed ho tagliato le strisce di alluminio, ho unito i pezzi corti di scarto con dei quadratini rivettati per raggiungere la misura desiderata senza acquistare ulteriori barre e
ho praticato tutti i fori necessari per i led.

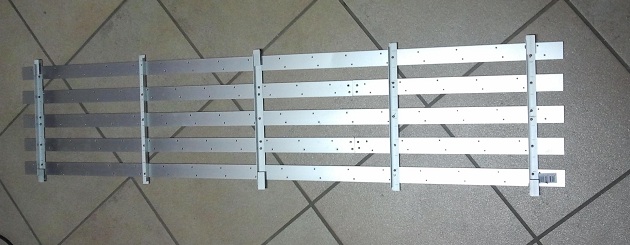

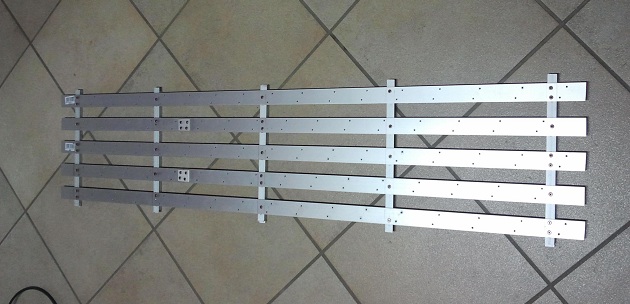

Poi ho tagliato le strisce ad “L” per fare le traverse di sostegno e rivettando il tutto.

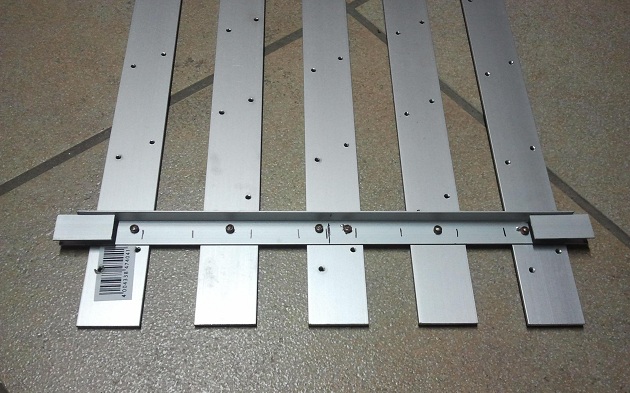

Alle estremità delle barre ad “L”, ho applicato delle guide ricavate dalle stesse barre, dei pezzetti corti rivettati al contrario;

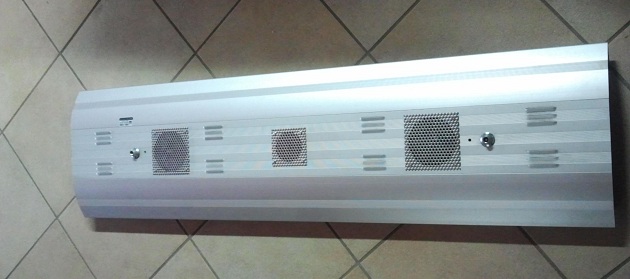

Con il traforo ho praticato i fori per le ventole…..

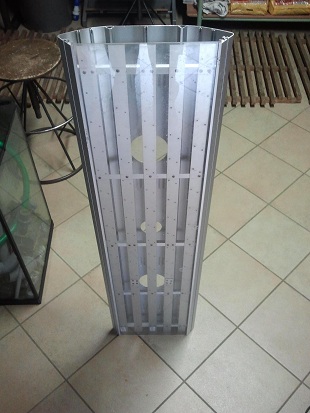

Testato se tutto scorreva bene e rimontato il tutto.

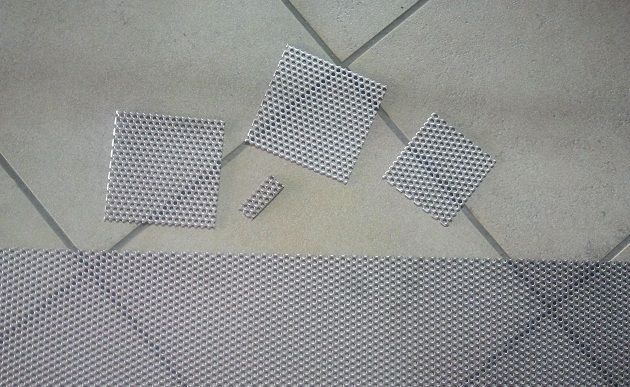

Devo ringraziare il fabbro che mi ha regalato la griglia, anche se era un pezzo di scarto, successivamente ho tagliato e smussato con il flessibile tutti i pezzi necessari.

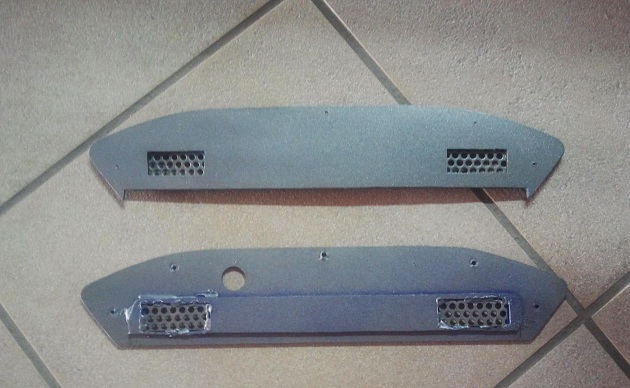

Con un foglio di plastica dura ho tagliato i coperchi della plafoniera con griglie e trafori vari….

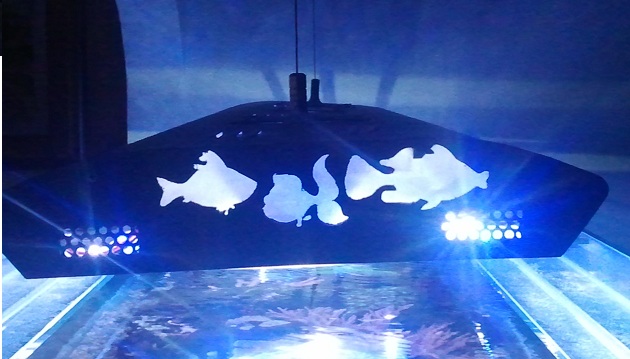

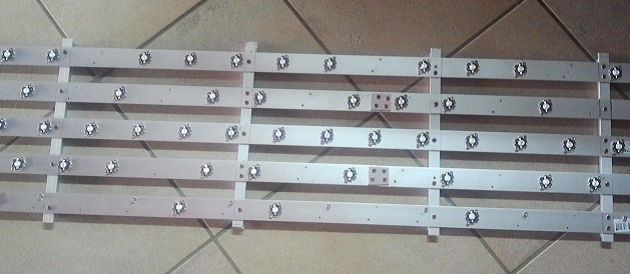

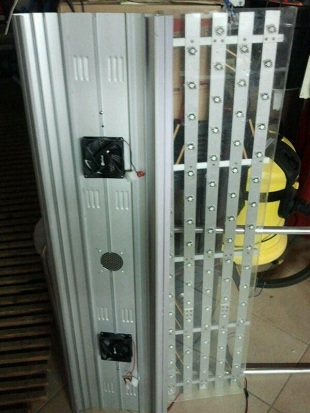

ho applicato le ventole, griglie e led, alimentatori…

A questo punto ho rifinito con 3 connettori a 4 poli, cosi da poter creare 5 linee separate e fare l’effetto alba tramonto.
1° linea – 5 blu
2° linea – 6 bianchi da 10000k
4 blu
3° linea – 2 rossi
1 blu
5 blu extra
6 bianchi 10000k
4 bianchi 20000k
4° linea 8 blu extra
6 bianchi 10000k
10 bianchi 20000k
5°linea 2 verdi
2 blu extra
8 bianchi 10000k
14 bianchi 20000k

Ora vorrei aggiungere i problemi riscontrati,
Online non ho trovato niente in merito e magari qualcuno mi può aiutare discutendone sul Forum.

Inizialmente ho tenuto la plafoniera alta, circa 15/20 cm. dal livello dell’acqua, il fotoperiodo sempre di circa 10 /11 ore ma con effetto alba tramonto piu lungo, l’accensione totale avveniva per circa 3 / 4 ore al giorno, primi effetti molto positivi, anzi da paura, tutti i coralli, sps ed lps, hanno incominciato a crescere a dismisura, anche un cm. o piu a settimana,
poi il tracollo dei duri, hanno iniziato a sbiancarsi ed a perdere i polipetti, su suggerimento di un negoziante, ho introdotti degli oligoelementi specifici, prima il phytoPlex della kent, ma dopo quasi un mese di somministrazione non trovando migliorie sono passato, sempre su consiglio del negoziante, al Coral-vite, nessun risultato positivo neanche con questo.
Dietro consiglio di una ragazza appassionata, ho acquistato gli aminoacidi, finalmente il processo di deterioramento è sembrato fermarsi,
E’ quasi passato un anno e ho provato di tutto, plafo piu alta, piu bassa, luce totale per piu ore, ho provato a spegnere una parte di quelle da 20000k, magari era troppo forte la luce, ma purtroppo nulla, i pochi coralli duri rimasti sembrano statici, non aumentano e non peggiorano, i colori non sono belli come quando avevo i neon.

Deduco di aver sbagliato qualcosa nell’acquisto ma non capisco cosa, ho visto molti progetti di plafo a led, ma problemi pochi e non simili al mio, se non erro, lo sbiancamento è dovuto alla troppa luce,
per la scelta dei led, ho seguito un po gli altri progetti, ho trovato anche un foglio di calcolo con dei parametri che, se li seguivo, avrei dovuto mettere quasi il doppio dei led, mi piacerebbe discuterne con voi sul forum, per poter migliorare la mia plafoniera e aiutare anche altre persone che vogliono cimentarsi nella costruizione di una loro plafoniera:

Questi i dati della mia vasca:
vasca 150x60x55h – 400Lt
Sump con refugium da 100Lt
T° 26,2
Densità 1027
Ph 8
Kh 9
No2 0,02
No3 0
Po4 0,5
Ca 470
Mg 1350
Salinità 37

Un saluto a tutti, a presto.

ATTENZIONE!Negli articoli dedicati al fai da te vengono descritte esperienze di appassionati italiani che vogliono, unicamente a titolo dimostrativo, mostrarci e renderci partecipi dei loro risultati nella costruzione artigianale di accessori di acquariofilia.
Ricordiamo che molti progetti avendo a che fare con impianti elettrici e l’utilizzo di macchinari e strumenti di lavoro possono essere pericolosi, e che le modifiche apportate ad accessori già esistenti, rendono l’accessorio non più a norme CE e pertanto con la garanzia non più valida.
Nel caso qualcuno volesse ugualmente cimentarsi nella realizzazione di questi progetti, sia Acquaportal sia gli autori del progetto stesso non si assumono in alcun modo responsabilità in caso di incidenti o guasti di qualsiasi tipo essi siano. Nel caso di realizzazione ricordiamo infine che alcune lavorazioni necessitano di strumenti di protezione.
